Height Measurement System Improvement with Advanced Calibration

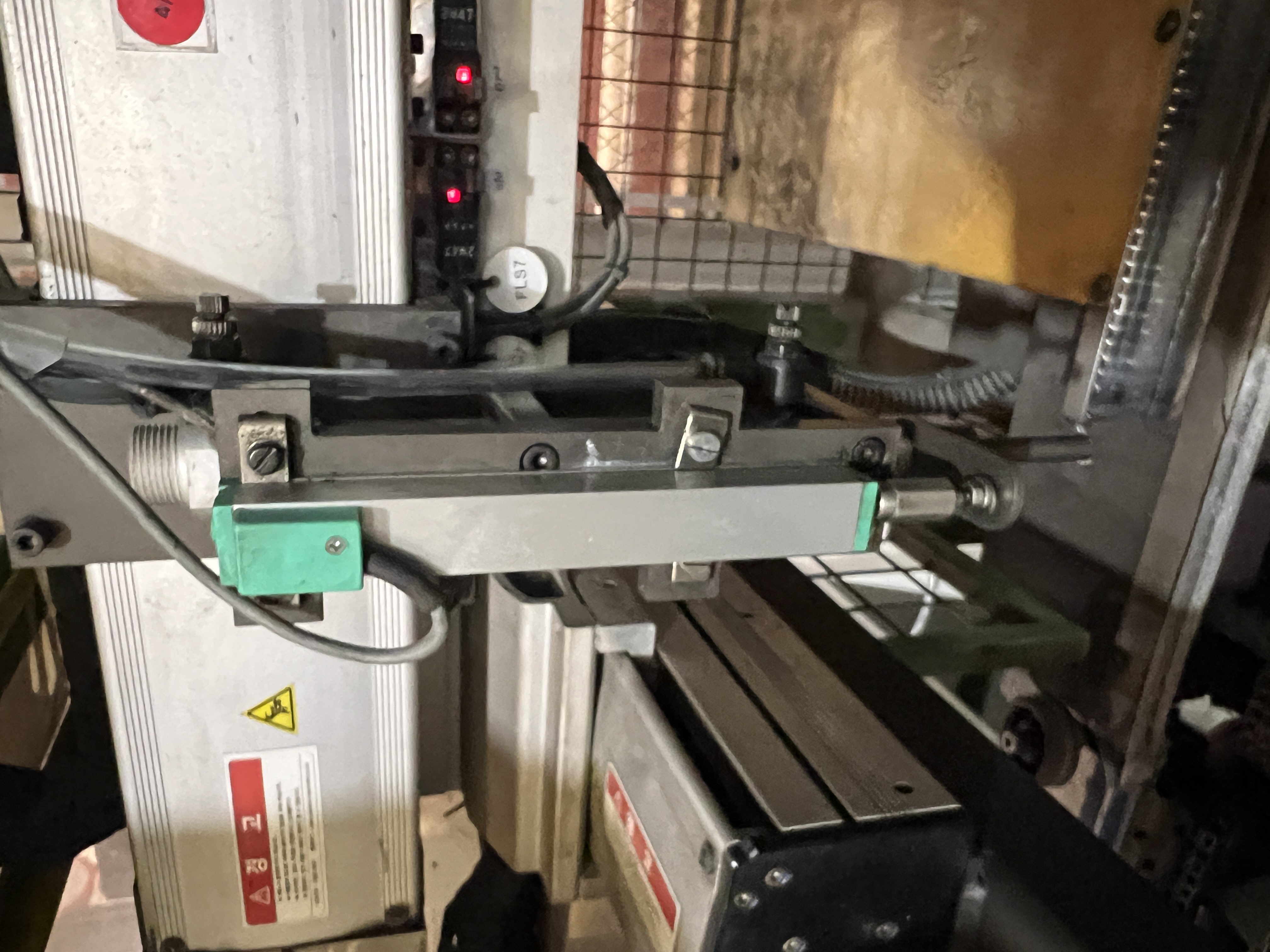

โครงการนี้เป็นการปรับปรุงระบบวัดความสูงของเครื่องจักรเดิมที่ใช้ค่า Analog โดยตรง ซึ่งมีข้อจำกัดด้านความแม่นยำและไม่สามารถ Calibrate ได้ละเอียดเพียงพอสำหรับงานผลิตจริง ทีมงานได้พัฒนา Logic การอ่านค่าใหม่ พร้อมออกแบบระบบ Calibration แบบหลายจุด (Multi-point Calibration) ผ่านหน้าจอ HMI เพื่อให้สามารถ Teach ค่าอ้างอิงและคำนวณ Slope Compensation ได้ทั้งฝั่ง Left และ Right Sensor อย่างอิสระ ระบบใหม่รองรับการปรับเทียบได้ละเอียดมากขึ้น ช่วยลด Error จากการ Drift ของ Sensor และเพิ่มความเสถียรในการวัดระยะของเครื่องจักรเดิมโดยไม่ต้องเปลี่ยนโครงสร้างเครื่องทั้งหมด
Problem
ระบบเดิมใช้ค่า Analog ตรงจาก Sensor ทำให้ค่าการวัดไม่เสถียรและไม่สามารถ Calibrate ได้ละเอียด เมื่อ Sensor หรือกลไกมีการคลาดเคลื่อนจะส่งผลต่อคุณภาพงานผลิตทันที
Solution

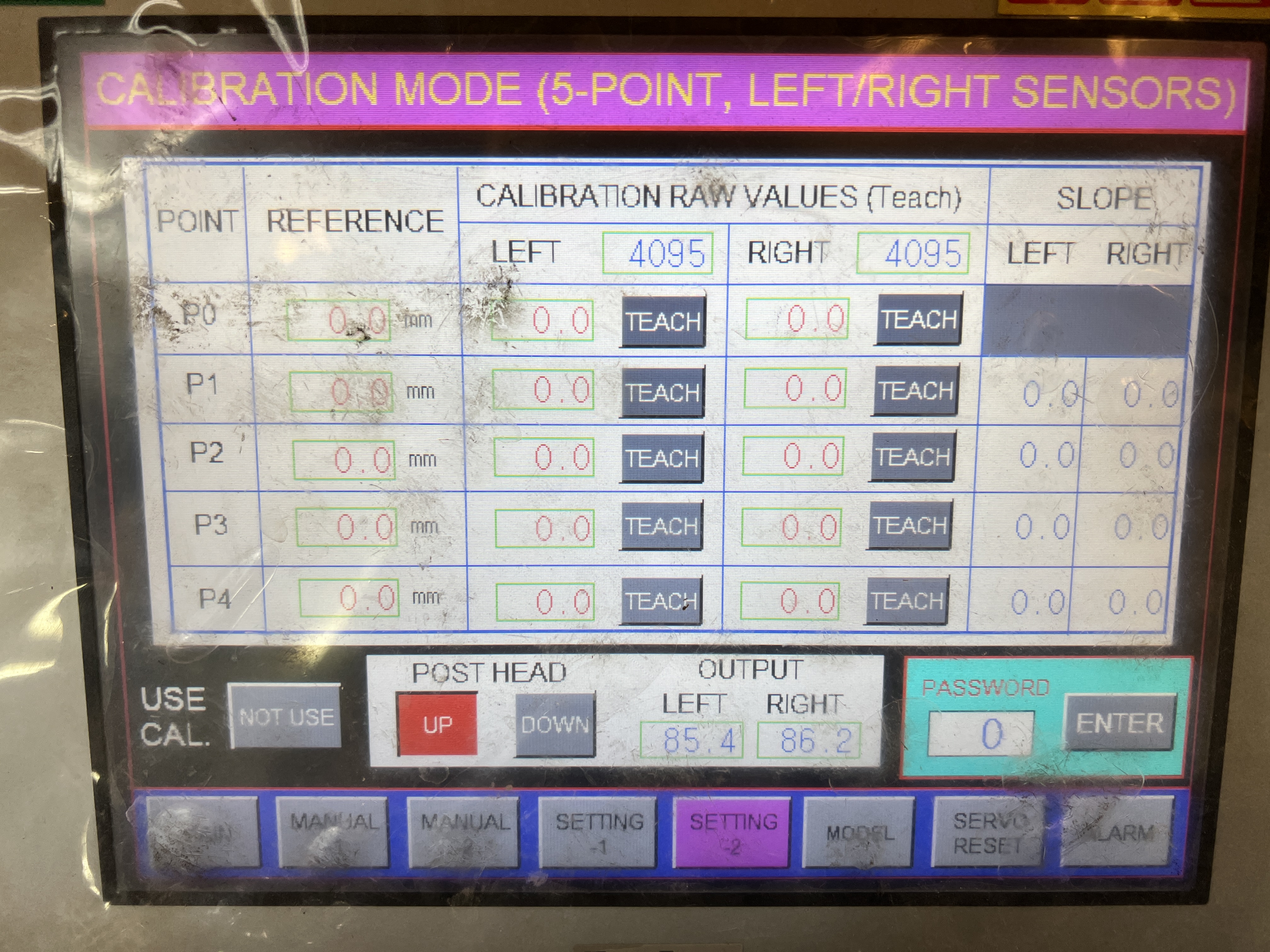

พัฒนา Calibration System ใหม่บน PLC/HMI รองรับการ Calibrate หลายจุด พร้อมระบบ Teach Reference และคำนวณ Compensation เพื่อชดเชยค่าความคลาดเคลื่อนของ Sensor และกลไกเครื่องจักร
Result
ระบบวัดความสูงมีความละเอียดและแม่นยำมากขึ้น สามารถ Calibrate ได้ง่ายผ่าน HMI ลดเวลาการ Setup เครื่อง ลดของเสียจากค่าการวัดผิดพลาด และเพิ่มเสถียรภาพของกระบวนการผลิต
